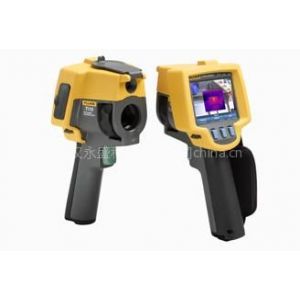

排障和维护工作的工具 该热像仪是提高解决故障能力的***工具。这款高性能、全辐射成像仪专门针对恶劣的工作环境而优化设计，非常适合于电气安装、机电设备、过程设备、HVAC/R设备及其它更多应用的排障工作。
详细介绍
产品描述：
IR-Fusion? 技术 以两种方式观察图像 － 红外和可见光图像融合在一起，更快、更方便地沟通关键信息 － 传统红外图像已力不从心。已申请***的 IR-Fusion 技术可同时除了捕获红外图像外，还同时捕获一幅数字照片，并将其融合在一起，从而使红外图像的分析信心十足。IR-Fusion 技术是 Ti10热像仪的标配功能。
产品特征：
采用IR-Fusion? 技术增强了故障检测和分析能力。仅需简单地在不同的观察模式下进行滚动，即可更好地识别故障部位。观察模式包括全红外、画中画或自动融合可见光图像和热红外图像。
针对恶劣环境的现场应用优化设计
工程化设计，经测试可承受 2 米(6.5 英尺)的跌落 － 您上次将工具掉在地上是什么时间？
防尘、防水 － IP54 防护等级
提供快速发现故障所需的清晰、锐利图像
***的热灵敏度(NETD)可发现***细微的温度差异(很可能预示着故障)
直观、使用简单的3按键菜单 － 用一个大拇指轻松实现导览
工具包提供了工作所需的所有工具
可调式手带 － 适合左手或右手操作
美国制造
| 详细技术指标 |
| 温度 | | 温度量程(-10 °C 以下未经校准) | -20 °C~+250 °C(-4 °F～+ 482 °F) | | 全热辐射度 | 是 |
|
| 成像性能 | | 视场角度 | 23°×17° | | 空间分辨率(IFOV) | 2.5 mRad | | 最小聚焦距离 | 红外：15 cm (6 in)
可见光：46 cm (18 in) | | 聚焦 | 手动 | | 像频 | 9 Hz 刷新率 | | 探测器类型 | 160 × 120 焦平面阵列，非制冷微测辐射热计 | | 红外镜头类型 | 20 mm F = 0.8 镜头 | | 热灵敏度(NETD) | ≤ 0.2 °C @ 30 °C (200 mK) | | 红外频带 | 7.5 μm～14 μm | | 可见光照相机 | 640 × 480 分辨率 |
|
| 图像显示 | | 调色板 | 铁红、彩虹色、高对比度和灰色 | | 强度和跨距 | 强度和跨距自动或手动平滑缩放 | | 最小跨距(手动模式) | 5 °C (9 °F) | | 最小跨距(自动模式) | 10 °C (18 °F) | | 最小跨距(自动模式) | 全红外或画中画 | | 画中画(PIP) | 100 % 红外图像显示在中央 320 × 240 像素区域 | | 全屏(关闭 PIP) | 100 % 红外图像显示在中央 6400 × 480 像素区域 |
|
| 图像和数据储存 | | 储存介质 | SD 存储卡，可保存至少1200 幅.IS2 格式的 IR-Fusion 图像并链接可视图像，或者 3000 幅 .bmp格式的基本红外图像 | | 文件格式 | 非辐射(.bmp)或 全辐射(.is2)
非辐射(.bmp)图像文件不需要分析软件 | | 使用 SmartView? 软件导出的文件格式 | JPEG、BMP、GIF、PNG、TIFF、WMF、EXIF 和 EMF |
|
| 通用技术指标 |
| 温度 | | 工作： | -10 °C～50 °C (14 °F～122 °F) | | 储存： | -20 °C～+50 °C (-4 °F～122 °F)，不含电池 |
|
| 相对湿度 | |
| 显示屏 | | | 9.1 cm(3.6 in)(对角线)彩色VGA(640 x 480)液晶显示批国内(可选亮度或自动调节) |
|
| 控制和调整 | | | 用户可选温度单位 (°C/°F) | | | 语言选项 | | | 时间/日期设置 |
|
| 软件 | |
| 电源 | | 电池： | 内置可充电电池组(已装) | | 电池寿命： | 3～4 小时连续使用(LCD 显示屏的亮度为50% 时) | | 使用交流适配器/充电器及汽车直流电源适配器时的充电时间： | 完全充满需要 2 个小时 |
|
| 交流电源供电/充电 | | | 交流适配器 / 充电器(交流 110 V～220 V，50 Hz～60 Hz)，热像仪工作时可充电。提供通用交流电源适配器。 |
|
| 节电： | | | 在 5 分钟无活动时激活休眠模式；在 20 分钟无活动时自动关闭 |
|
| 安全标准 | | CE 指令： | IEC/EN 61010-1 第2版，污染等级 2 |
|
| 电磁兼容 | | EMC 指令： | EN61326-1 | | C-Tick 认证： | IEC/EN 61326 | | US FCC 认证： | CFR 47，Part 15 Class A |
|
| 振动 | |
| 冲击 | | | 25 G，IEC 68-2-29 {2 m (6.5 ft) 跌落, 5 面} |
|
| 尺寸(高×宽×长) | | | 0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in) |
|
| 重量 | |
| IP 防护等级 | |
| 质保 | |
| 校准周期 | |
| 支持的语言 | | | 英文、意大利文、德文、西班牙文、法文、耳闻、葡萄牙文、瑞典文、土耳其文、捷克文、波兰文、芬兰文、简体中文、繁体中文、韩文和日文 |
|
| 型号名称 | 描述 | | Fluke Ti10 | 9 Hz 热像仪
热成像相机，带 20 毫米镜头
包括：
| | | | 交流电源/电池充电器(包括电源适配器) SD 存储卡 SD 卡阅读器 (USB)，用于将图像下载到计算机中 SmartView? 软件，终生免费升级 结实耐用的便携包 软运输包 手带 用户手册 保修注册卡
|
| | Gold CarePlan GCP-Ti10/TiR | | | Silver CarePlan SCP- Ti10/TiR | | | Bronze CarePlan BCP- Ti10/TiR | |
|
|
|
 |
| ? |
|
